| 中國國家航天局今天向媒體發布信息說，“嫦娥一號”衛星CCD相機已對月球背面進行成像探測，并獲取了月球背面部分區域的影像圖。下列五幅圖顯示的是干涉成像光譜儀工作原理，其原理是將空間同一點發出的一束光分成兩束，經空間不同傳播途徑后又會合在一起，兩束光經過的光程不同將產生干涉(圖1)，可獲得物質的干涉曲線(圖2)，經反演后得到物質的光譜曲線(圖3)。其主要技術指標幅寬25.6km，月表像元分辨率200m，光譜范圍0.48-0.96um，譜段數為32。

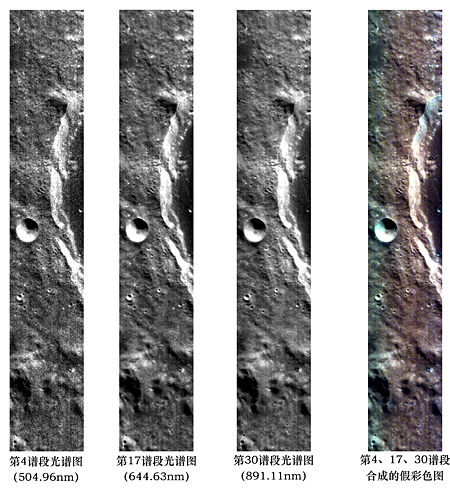

圖4展示的是11月27日04:54:27至04:56:10獲取的月表干涉成像光譜儀數據。該圖分別展示了32譜段中的第4、17、30譜段和它們合成的假彩色圖。

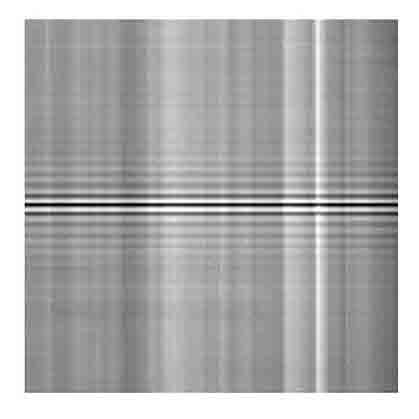

圖1、干涉圖(橫軸為空間像元，縱軸為干涉曲線采樣點數，本圖是右圖從上向下第一行對應干涉圖)

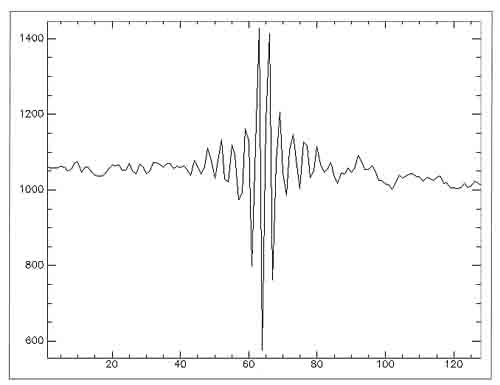

圖2、干涉曲線(橫軸為干涉曲線采樣點數，縱軸為灰度值，本圖是圖1從左到右第65列對應的干涉曲線)

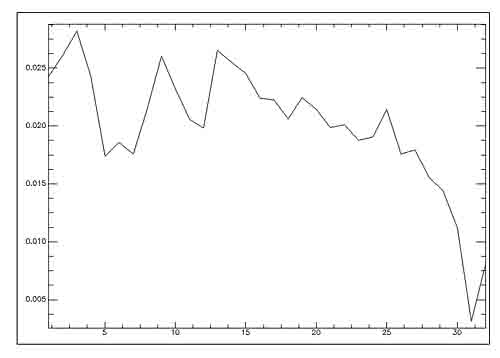

圖3 光譜曲線(橫軸為通道數，縱軸為輻亮度，本圖是圖2反演的光譜曲線)
圖4

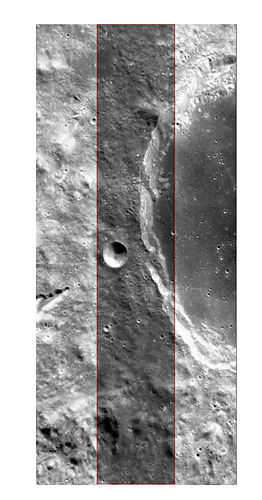

圖5 光譜儀成像區域在同軌CCD立體相機成像區域中的相對位置
|
